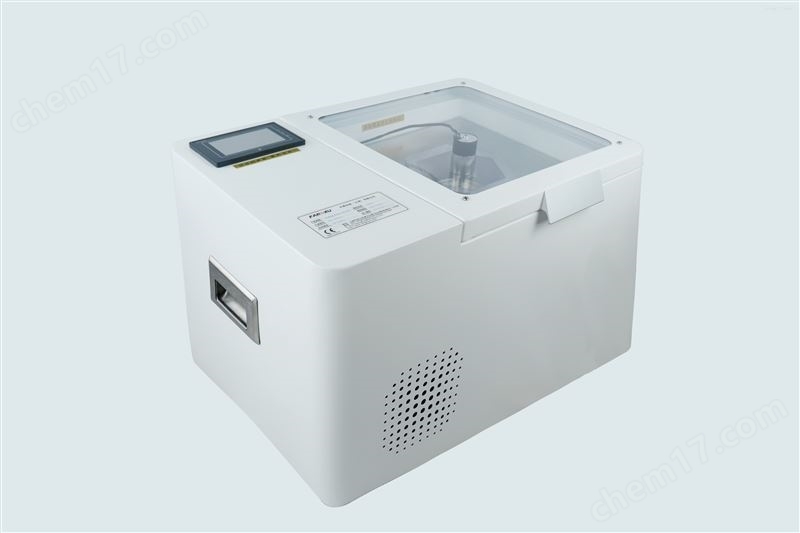

DNA打断仪内部结构详解

　　在基因测序与分子生物学研究中，DNA打断仪如同一位精准的“分子裁剪师”，能将长链DNA切割成特定长度的片段，为后续实验奠定基础。其内部结构的精密设计，是实现这一功能的核心所在。


　　1.超声波发生器：能量之源

　　DNA打断仪的核心动力来自超声波发生器。它如同“能量转换工厂”，将市电转换为高频交流电信号，为后续的能量转换提供基础。以高级设备为例，其发生器可提供20-800kHz连续可调的频率，功率输出范围达0-300W。通过高精度的电路设计和数字控制技术，确保输出信号的稳定性，为DNA打断过程提供可靠保障。

　　2.压电换能器：电声转换的关键桥梁

　　压电换能器是连接电能与机械能的“桥梁”。它采用锆钛酸铅（PZT）等压电材料，当高频电信号施加其上时，材料发生周期性伸缩变形，将电能转换为同频率的机械振动，即超声波。夹心式换能器因机电转换效率高、功率容量大，常用于大功率输出场景；圆盘式换能器则因平面方向性好，适合对样本均一性要求高的实验。部分设备还采用特殊涂层和封装工艺，减少能量损耗，防止液体侵蚀。

　　3.样品处理腔室：精准打断的“反应釜”

　　样品处理腔室是DNA打断的“主战场”。它通常由耐腐蚀的不锈钢或聚四氟乙烯制成，内部设有样品放置架或样品槽，可固定离心管、PCR管等容器。先进的设备配备自动化样品处理系统，如自动进样器和混匀装置，提升实验效率。腔室采用双层结构并填充隔音材料，降低噪音干扰，维持温度稳定，为DNA打断提供理想环境。

　　4.温控系统：守护样本的“温度卫士”

　　空化效应产生的局部高温可能损害DNA结构，因此温控系统至关重要。它由温度传感器、制冷装置（如半导体致冷器）和加热装置组成。温度传感器实时监测腔室温度，当温度异常时，制冷或加热装置迅速响应，将温度精确控制在设定范围内，确保样本活性。
